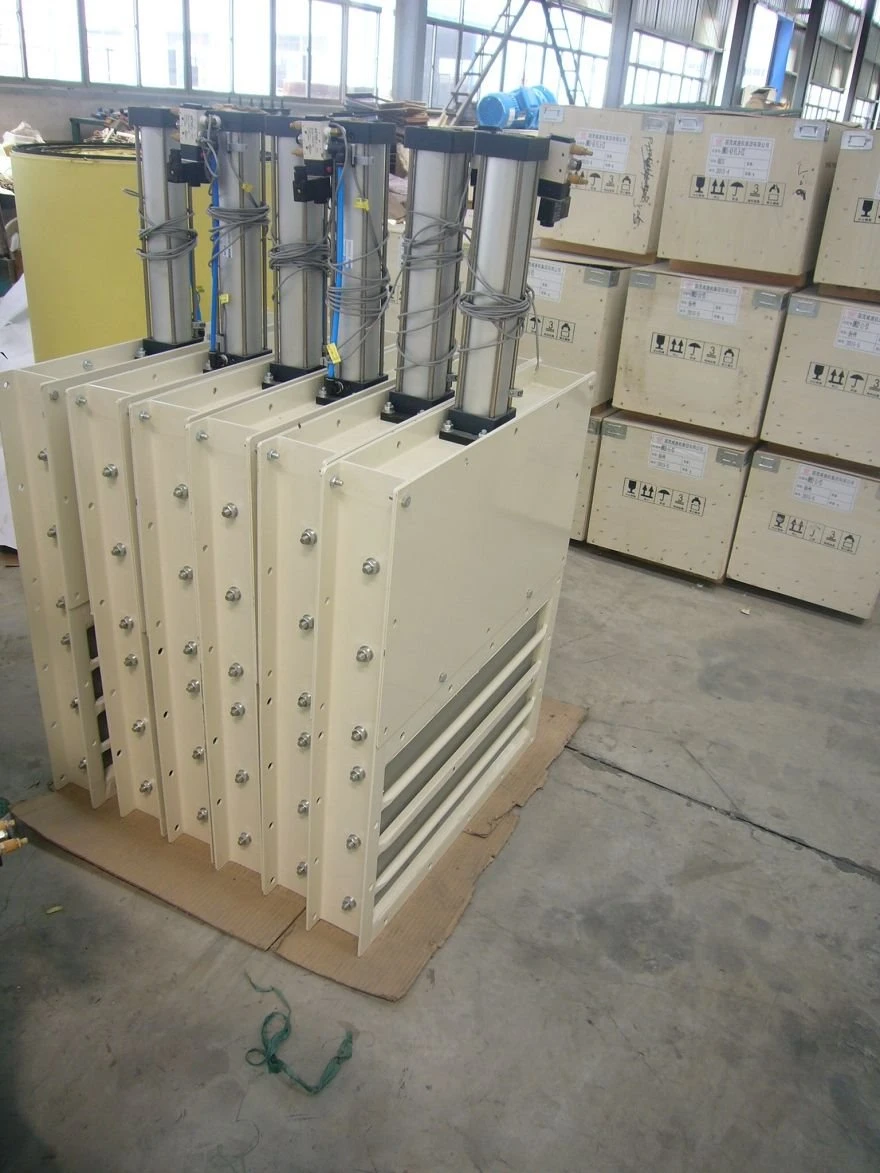

Portail pneumatique
Abrasion et corrosion des pièces d’usure
Les éléments d’étanchéité de la vanne à grille pneumatique peuvent être usés en raison de l’abrasion de rotation avec les arbres;
La plaque de gel de silice doit être usée en raison du frottement entre la plaque basculante et la plaque latérale de la vanne à grille pneumatique;
La plaque d’étanchéité est usée en raison du frottement avec le flashboard;
Outre la structure et le matériau de la machine, le matériau transporté peut également frotter la vanne à grille pneumatique dans une large mesure;
La machine et les pièces peuvent être traitées conformément aux lois et règles locales après avoir été jetées.
Description
Construction robuste, simple et fiable pour des années d’exploitation
Installation facile, peu d’entretien
La surface du bec variait de 100x100 ~ 800x800 cm²
Largement utilisé pour l’alimentation ou le rejet de matériaux dans les industries de l’alimentation animale, de l’alimentation, de la farine, des produits chimiques, des minéraux, de la métallurgie, du ciment.
Application, adaptabilité et principe d’application
Application
La vanne à grille pneumatique est principalement utilisée pour contrôler l’alimentation et la décharge du matériau.
Adaptabilité
Cet équipement est largement utilisé dans les moulins à gain, à farine, d’alimentation animale, d’oléagineux et de transformation des aliments et dans l’industrie métallurgique, cimentière et chimique, etc.
Paramètres techniques
Modèle | Modèle de cylindre | Pression de service | Interrupteur magnétique | Poussée théorique | Tension théorique | Capacité |
TZMQ19*30 | DNCB-40-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 754 | 633 | 30 |
TZMQ24*30 | DNCB-40-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 754 | 633 | 50 |
TZMQ28*40 | DNCB-50-320-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 80 |
TZMQ36*50 | DNCB-50-400-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 130 |
TZMQ39*50 | DNCB-50-400-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 150 |
TZMQ46*60 | DNCB-63-500-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 200 |
TZMQ54*70 | DNCB-63-550-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TZMQ63*110 | DNCB-80-700-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 500 |
Note:la poussée théorique et la tension théorique ci-dessus sont calculées sur une pression atmosphérique de 6 bar.
